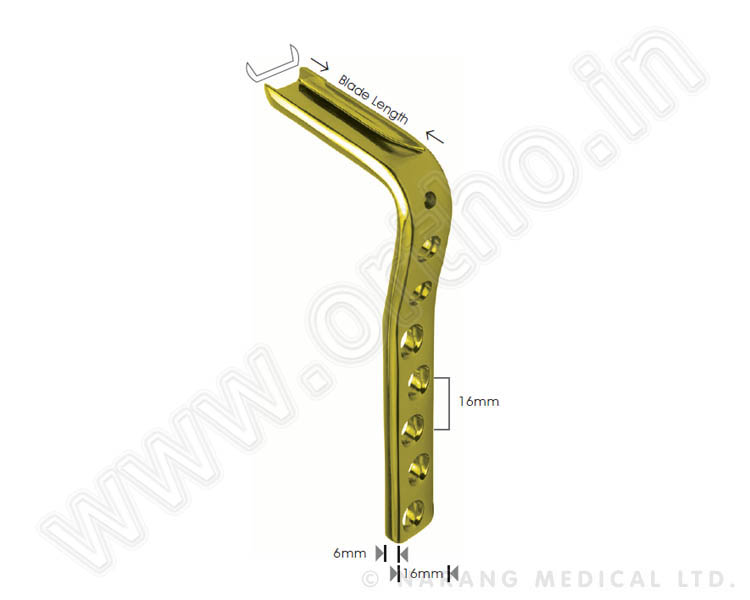

Placa condilar de 95 ° (con los agujeros de compresión dinámica)
- Placa condilar de 95 ° (con los agujeros de compresión dinámica). Estas placas se utilizan principalmente para las fracturas en las zonas distal y proximal del fémur, intertrocantérica osteotomía valgisation. Está diseñado para realizar osteotomías reconstructivos.
- Estas placas tienen un ángulo de 95 ° entre la cuchilla y el eje.
- La fijación con 4,5 mm tornillos corticales y dos orificios proximales próximos a la cuchilla son adecuados para 6,5 mm tornillos de esponjosa.
- Los dos agujeros junto a la hoja son redondos y aceptan tornillos de 6,5 mm para hueso esponjoso.
- Los agujeros DCP acepta 4.5mm tornillos de cortical.
Amplía
No. de Orificios |
Longitud de hoja / ACERO INOXIDABLE |
50mm |
60mm |
70mm |
80mm |
5 |
162.051 |
162.052 |
162.053 |
162.054 |
7 |
162.071 |
162.072 |
162.073 |
162.074 |
9 |
162.091 |
162.092 |
162.093 |
162.094 |
12 |
162.011 |
162.012 |
162.013 |
162.014 |
14 |
162.021 |
162.022 |
162.023 |
162.024 |
16 |
162.031 |
162.032 |
162.033 |
162.034 |
18 |
162.041 |
162.042 |
162.043 |
162.044 |
No. de Orificios |
Longitud de hoja / TITANIO |
50mm |
60mm |
70mm |
80mm |
5 |
Ti-162.051 |
Ti-162.052 |
Ti-162.053 |
Ti-162.054 |
7 |
Ti-162.071 |
Ti-162.072 |
Ti-162.073 |
Ti-162.074 |
9 |
Ti-162.091 |
Ti-162.092 |
Ti-162.093 |
Ti-162.094 |
12 |
Ti-162.011 |
Ti-162.012 |
Ti-162.013 |
Ti-162.014 |
14 |
Ti-162.021 |
Ti-162.022 |
Ti-162.023 |
Ti-162.024 |
16 |
Ti-162.031 |
Ti-162.032 |
Ti-162.033 |
Ti-162.034 |
18 |
Ti-162.041 |
Ti-162.042 |
Ti-162.043 |
Ti-162.044 |

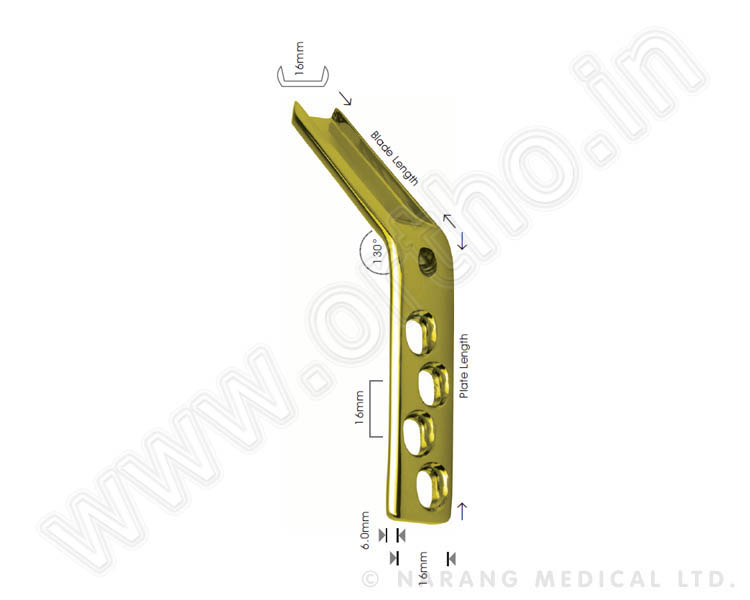

Angled plaqueta de corte 130 ° (con los agujeros de compresión dinámica)
- Angled lámina placa 130 ° (con agujeros de compresión dinámica). Estas placas se utilizan para el tratamiento de fracturas del cuello del fémur proximal en asociación con fracturas subtrocantéreas.
- No indicado para la región condilar.
- Esta placa tiene ángulo de 130º entre la cuchilla y el eje.
- Fijación con 4,5 mm de tornillo cortical
Amplía
No. de orificios |
Plate L en mm |
La lámina L en mm |
ACERO INOXIDABLE |
4 |
60 |
50 |
163.041 |
4 |
60 |
60 |
163.042 |
4 |
60 |
70 |
163.043 |
4 |
60 |
75 |
163.045 |
4 |
60 |
80 |
163.044 |
4 |
60 |
85 |
163.046 |
4 |
60 |
90 |
163.047 |
4 |
60 |
95 |
163.048 |
4 |
60 |
100 |
163.049 |
6 |
104 |
50 |
163.061 |
6 |
104 |
60 |
163.062 |
6 |
104 |
70 |
163.063 |
6 |
104 |
75 |
163.050 |
6 |
104 |
80 |
163.064 |
6 |
104 |
85 |
163.051 |
6 |
104 |
90 |
163.052 |
6 |
104 |
95 |
163.053 |
6 |
104 |
100 |
163.054 |
9 |
152 |
50 |
163.091 |
9 |
152 |
60 |
163.092 |
9 |
152 |
70 |
163.093 |
9 |
152 |
75 |
163.080 |
9 |
152 |
80 |
163.094 |
9 |
152 |
85 |
163.081 |
9 |
152 |
90 |
163.082 |
9 |
152 |
95 |
163.083 |
12 |
200 |
50 |
163.001 |
12 |
200 |
60 |
163.002 |
12 |
200 |
70 |
163.003 |
12 |
200 |
80 |
163.004 |
No. de orificios |
Plate L en mm |
La lámina L en mm |
TITANIO |
4 |
60 |
50 |
Ti-163.041 |
4 |
60 |
60 |
Ti-163.042 |
4 |
60 |
70 |
Ti-163.043 |
4 |
60 |
75 |
Ti-163.045 |
4 |
60 |
80 |
Ti-163.044 |
4 |
60 |
85 |
Ti-163.046 |
4 |
60 |
90 |
Ti-163.047 |
4 |
60 |
95 |
Ti-163.048 |
4 |
60 |
100 |
Ti-163.049 |
6 |
104 |
50 |
Ti-163.061 |
6 |
104 |
60 |
Ti-163.062 |
6 |
104 |
70 |
Ti-163.063 |
6 |
104 |
75 |
Ti-163.050 |
6 |
104 |
80 |
Ti-163.064 |
6 |
104 |
85 |
Ti-163.051 |
6 |
104 |
90 |
Ti-163.052 |
6 |
104 |
95 |
Ti-163.053 |
6 |
104 |
100 |
Ti-163.054 |
9 |
152 |
50 |
Ti-163.091 |
9 |
152 |
60 |
Ti-163.092 |
9 |
152 |
70 |
Ti-163.093 |
9 |
152 |
75 |
Ti-163.080 |
9 |
152 |
80 |
Ti-163.094 |
9 |
152 |
85 |
Ti-163.081 |
9 |
152 |
90 |
Ti-163.082 |
9 |
152 |
95 |
Ti-163.083 |
12 |
200 |
50 |
Ti-163.001 |
12 |
200 |
60 |
Ti-163.002 |
12 |
200 |
70 |
Ti-163.003 |
12 |
200 |
80 |
Ti-163.004 |
Placa angulado para intertrocanteric femoral osteotomías en adultos con agujeros de compresión dinámica
- Placa angulado para intertrocantéreas femorales osteotomías en adultos con agujeros de compresión dinámica. Estas placas están indicados para osteotomías femorales intertrocantéreas en los adultos.
- Estas placas están disponibles en dos ángulos diferentes - 90º y 100º (ángulo entre la cuchilla y el eje).
- La fijación con tornillos corticales 4,5 mm.s
Amplía
La lámina L mm |
Desplazamiento T mm |
ángulo en grados |
ACERO INOXIDABLE |
40 |
10 |
90° |
170.140 |
50 |
10 |
90° |
170.150 |
60 |
10 |
90° |
170.160 |
70 |
10 |
90° |
170.170 |
40 |
15 |
90° |
170.240 |
50 |
15 |
90° |
170.250 |
60 |
15 |
90° |
170.260 |
70 |
15 |
90° |
170.270 |
50 |
20 |
90° |
170.350 |
60 |
20 |
90° |
170.360 |
70 |
20 |
90° |
170.370 |
50 |
10 |
100° |
170.450 |
60 |
10 |
100° |
170.460 |
70 |
10 |
100° |
170.470 |
La lámina L mm |
Desplazamiento T mm |
ángulo en grados |
TITANIO |
40 |
10 |
90° |
Ti-170.140 |
50 |
10 |
90° |
Ti-170.150 |
60 |
10 |
90° |
Ti-170.160 |
70 |
10 |
90° |
Ti-170.170 |
40 |
15 |
90° |
Ti-170.240 |
50 |
15 |
90° |
Ti-170.250 |
60 |
15 |
90° |
Ti-170.260 |
70 |
15 |
90° |
Ti-170.270 |
50 |
20 |
90° |
Ti-170.350 |
60 |
20 |
90° |
Ti-170.360 |
70 |
20 |
90° |
Ti-170.370 |
50 |
10 |
100° |
Ti-170.450 |
60 |
10 |
100° |
Ti-170.460 |
70 |
10 |
100° |
Ti-170.470 |
Placa angulado para intertrocanteric femoral osteotomías en adultos con agujeros de compresión dinámica
- Placa angulado para intertrocantéreas femorales osteotomías en adultos con agujeros de compresión dinámica. Estas placas están indicados para osteotomías femorales intertrocantéreas en los adultos.
- Estas placas están disponibles en tres ángulos diferentes - 110º, 120º y 130º (ángulo entre la cuchilla y el eje).
- La fijación con tornillos corticales 4,5 mm.
Amplía
La lámina L mm |
ángulo en grados |
ACERO INOXIDABLE |
65 |
110° |
171.265 |
75 |
110° |
171.275 |
85 |
110° |
171.285 |
60 |
120° |
171.060 |
65 |
120° |
171.065 |
70 |
120° |
171.070 |
75 |
120° |
171.075 |
80 |
120° |
171.080 |
85 |
120° |
171.085 |
65 |
130° |
171.565 |
70 |
130° |
171.570 |
75 |
130° |
171.575 |
80 |
130° |
171.580 |
85 |
130° |
171.585 |
90 |
130° |
171.590 |
95 |
130° |
171.595 |
100 |
130° |
171.510 |
105 |
130° |
171.515 |
La lámina L mm |
ángulo en grados |
TITANIO |
65 |
110° |
Ti-171.265 |
75 |
110° |
Ti-171.275 |
85 |
110° |
Ti-171.285 |
60 |
120° |
Ti-171.060 |
65 |
120° |
Ti-171.065 |
70 |
120° |
Ti-171.070 |
75 |
120° |
Ti-171.075 |
80 |
120° |
Ti-171.080 |
85 |
120° |
Ti-171.085 |
65 |
130° |
Ti-171.565 |
70 |
130° |
Ti-171.570 |
75 |
130° |
Ti-171.575 |
80 |
130° |
Ti-171.580 |
85 |
130° |
Ti-171.585 |
90 |
130° |
Ti-171.590 |
95 |
130° |
Ti-171.595 |
100 |
130° |
Ti-171.510 |
105 |
130° |
Ti-171.515 |

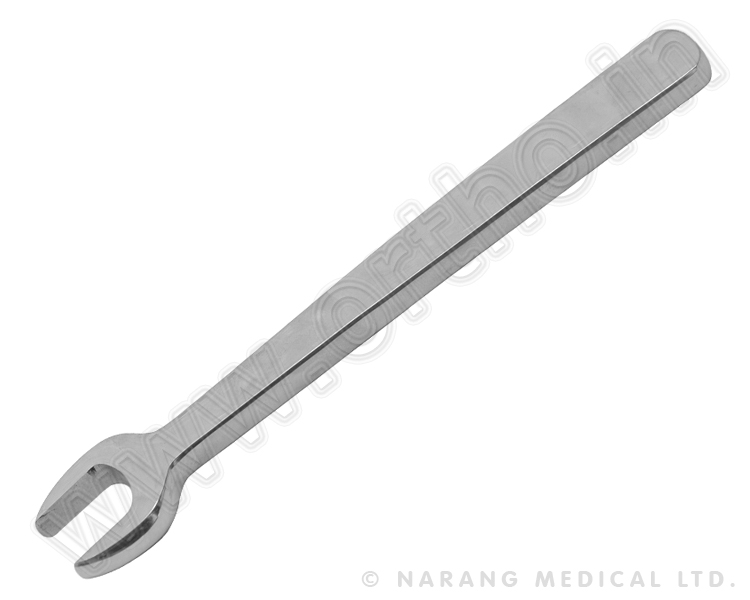

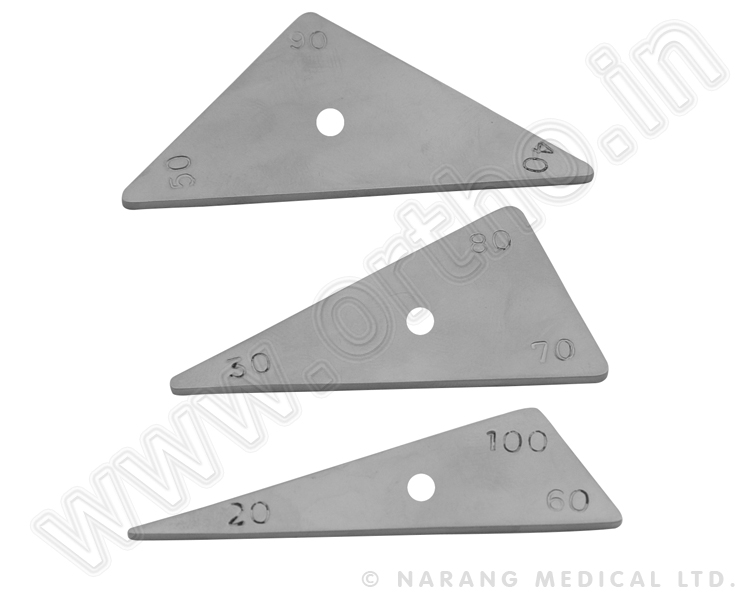

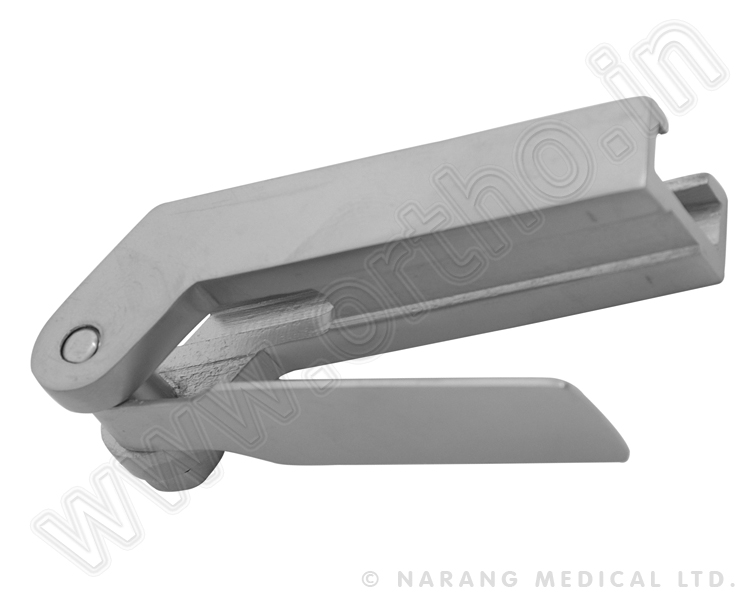

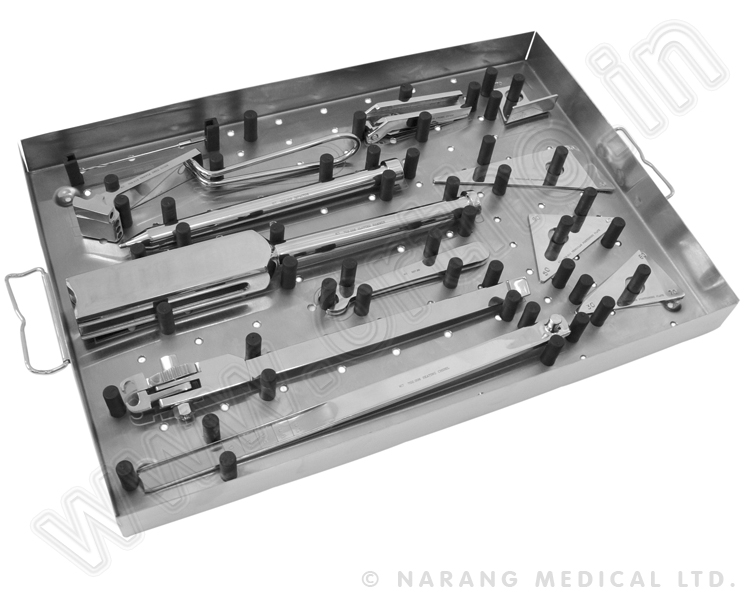

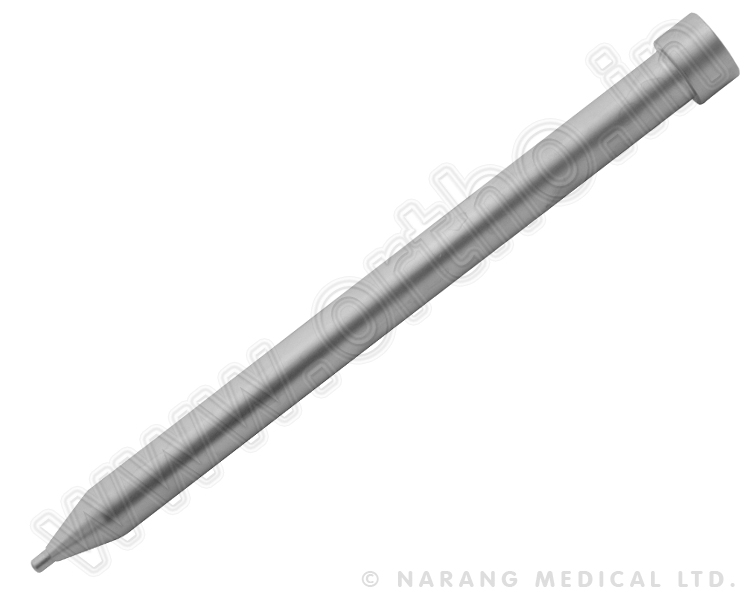

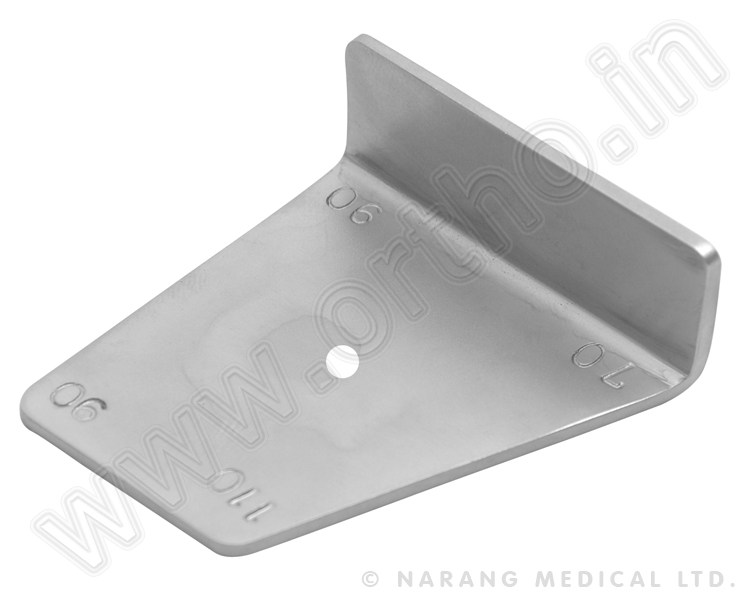

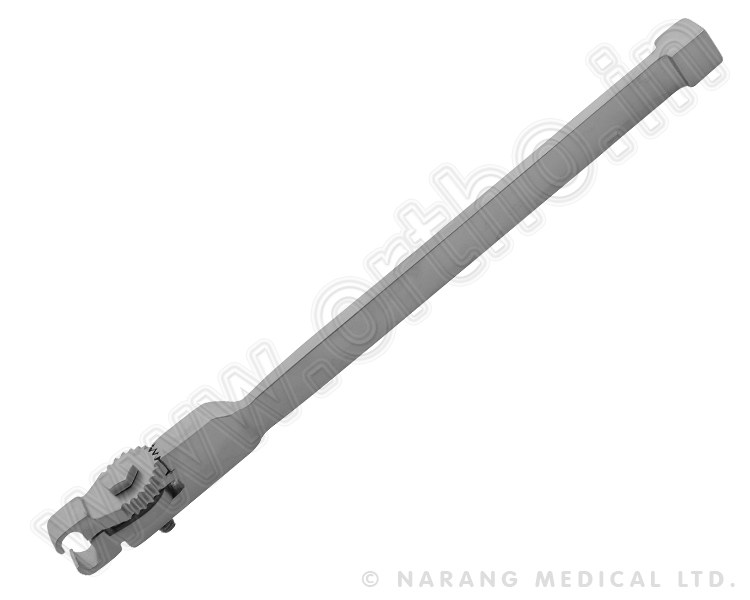

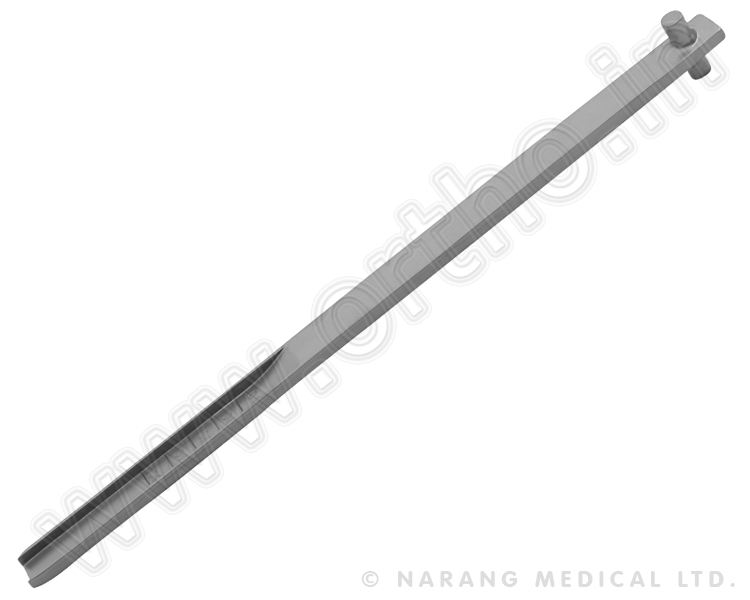

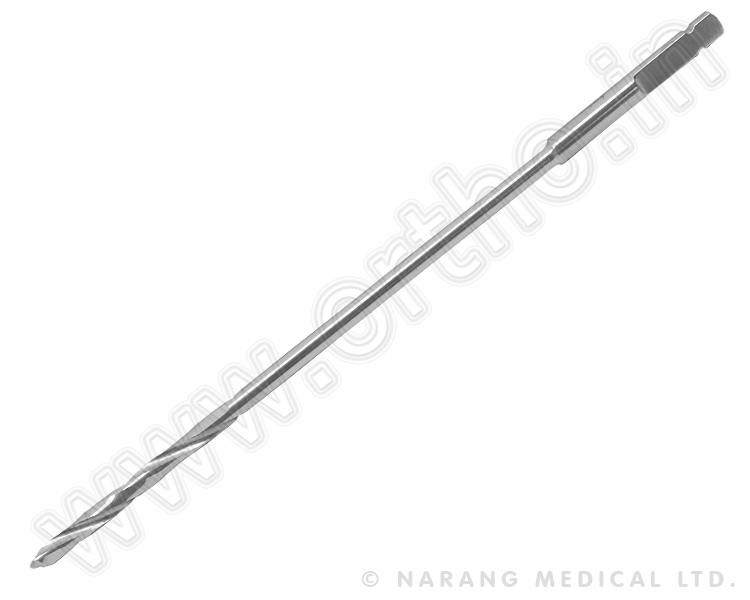

Instrumentos que se establecen para la cuchilla en ángulo de la placa
Amplía
